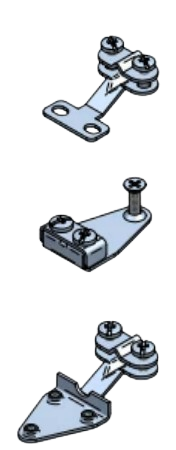

PRESSACAVO MINIATURA

Il pressacavo fornisce un’ottima protezione anti-strappo.

Costruito per poter essere utilizzato indifferentemente con cavi sia di piccolo che di grosso diametro

Caratteristiche tecniche:

• Pressacavo e viti in acciaio inossidabile

Tipologie:

• Connettori miniatura
• Connettori miniatura ceramico
• Connettori miniatura doppio
• Connettori miniatura (versione compatta)
• Connettori miniatura ultra alta temperatura

Connettore Standard Inserto a Crimpare

Progettato per essere saldato o crimpato ai cavi con isolamento in ossido minerale o il crimpaggio su conduttori isolati.

Caratteristiche tecniche:

• Inserto in ottone tornito placcati in Nichel con tolleranza 0,1 mm sul diametro esterno del cavo

Connettore Standard Pressacavo

Il pressacavo fornisce un’ottima protezione anti-strappo.

Costruito per poter essere utilizzato indifferentemente con cavi sia di piccolo che di grosso diametro.

Caratteristiche tecniche:

• Pressacavo e viti in acciaio inossidabile

Tipologie:

• Connettori standard
• Connettori standard ceramico
• Connettori standard doppio
• Connettori standard ceramico a montaggio rapido
• Connettori standard (versione compatta)
• Connettori standard ultra alta temperatura

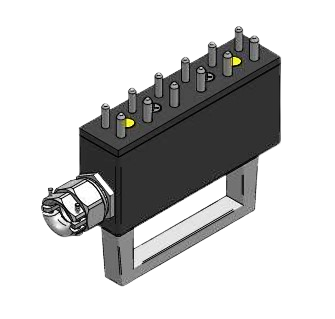

Connettore MultiplO Standard

Presa multipla per circuiti di termocoppia e RTD.

Adatta per connettere simultaneamente fino a 6 circuiti standard.

Caratteristiche tecniche:

• Robusto contenitore in acciaio con verniciatura epossidica
• Maniglia in alluminio anodizzato di facile presa
• Disponibile in versioni da 1 a 6 circuiti
• Abbinabile ai pannelli verticali ed alle prese multiple
• Accetta conduttori a 1,5 mm
• Pressacavo PG 13 per ingresso cavi di diametro massimo 15mm
• Temperatura di utilizzo = 200°C Max

Codice colori: disponibili in tutti i colori standard.

La calibrazione è indicata con un bollino colorato.

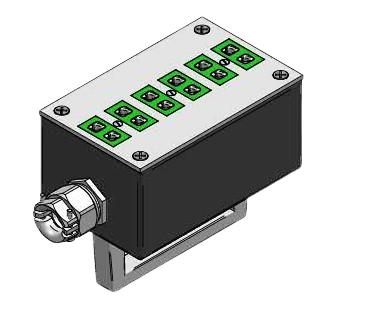

Presa MultiplO Standard

Presa multipla per circuiti di termocoppia e RTD.

Adatta per connettere simultaneamente fino a 6 circuiti standard.

Caratteristiche tecniche:

• Robusto contenitore in acciaio con verniciatura epossidica
• Maniglia in alluminio anodizzato di facile presa
• Disponibile in versioni da 1 a 6 circuiti
• Incorpora un pannello verticale standard Hamitherm serie PASV
• Accetta conduttori a 1,6 mm
• Pressacavo PG 13 per ingresso cavi di diametro massimo 15mm
• Temperatura di utilizzo = 200°C Max

Codice colori: disponibili in tutti i colori standard inclusi NFE, BS, JIS, etc…

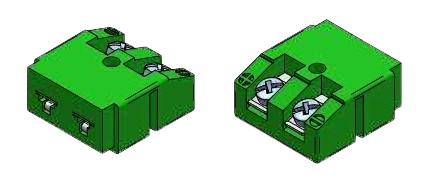

Inserto da Pannello Miniatura

Inserto da pannello per circuiti di termocoppia e RTD.

Adatti ad essere utilizzati con cavi sottili.

Progettati in particolar modo per essere abbinati ai pannelli miniatura.

Caratteristiche tecniche:

• Corpo in materiale termoplastico di alta qualità addizionato con fibra di vetro con contatti molleggiati in materiale di termocoppia originale
• Contatti polarizzati per assicurare un corretto inserimento
• Facile connessione dei conduttori per mezzo della costruzione a sandwich
• Divisori stampati per impedire il corto circuito
• Corpo monoblocco di robusta fattura
• Accetta conduttori fino a 0,6 mm
• Temperatura di utilizzo = 220°C massimo

Codice colori: disponibili in tutti i colori standard inclusi NFE, BS, JIS, etc…

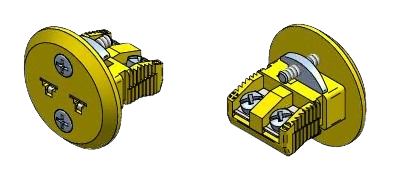

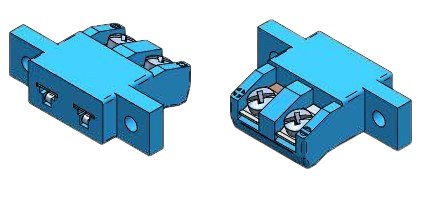

Inserto da Pannello Miniatura Flangiato

Inserto da pannello per circuiti di termocoppie e RTD.

Adatti ad essere utilizzati con cavi sottili.

Montaggio mediante staffa in acciaio inox e due viti.

Ideale inserto a pannello per le custodie degli strumenti.

Caratteristiche tecniche:

• Corpo in termoplastica caricata a vetro con termocoppia originale perni di materiale e inserti a molla
• Contatti polarizzati per assicurare un corretto inserimento
• Facile connessione dei conduttori per mezzo della costruzione a sandwich
• Divisori stampati per impedire il corto circuito
• Corpo monoblocco di robusta fattura
• Indicazione della polarità sul corpo
• Staffa e viti in acciaio inox per il montaggio sul pannello posteriore
• Dimensioni conduttori= accetta conduttori fino a 0,6 mm.
• Temperatura di utilizzo = 220°C massimo

Codice colori: disponibili in tutti i colori standard inclusi NFE, BS, JIS, etc…

Inserto da Pannello Miniatura con Alette di Fissaggio

Inserto da pannello per circuiti di termocoppia e RTD.

Adatti ad essere utilizzati con cavi sottili o isolati in ossido minerale.

Può essere montato singolarmente o in più inserti ravvicinati su telai personalizzati.

Fissaggio per mezzo di due viti M 2,5.

Caratteristiche tecniche:

• Corpo in materiale termoplastico di alta qualità addizionato con fibra di vetro con contatti molleggiati in materiale di termocoppia originale
• Contatti polarizzati per assicurare un corretto inserimento
• Facile connessione dei conduttori per mezzo della costruzione a sandwich
• Divisori stampati per impedire il corto circuito
• Corpo monoblocco di robusta fattura
• Dimensioni conduttori = accetta conduttori fino a 0,6 mm
• Temperatura di utilizzo = 220°C massimo

Codice colori: disponibili in tutti i colori standard inclusi NFE, BS, JIS, etc…

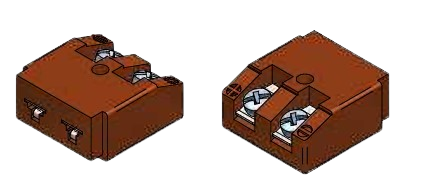

Inserto da Pannello Miniatura Alta Temperatura

Pannello assemblato per circuiti di termocoppia e RTD, per l’installazione in sale di controllo, banchi prova, applicazioni da laboratorio, impianti pilota, etc…

Caratteristiche tecniche:

• Corpo in resina termoindurente addizionato con fibra di vetro, con contatti molleggiati in materiale di termocoppia originale
• Contatti polarizzati
• Divisori stampati per impedire il corto circuiti
• Indicazione di polarità vicino alle viti di serraggio
• Dimensioni conduttori = accetta conduttori a 0,6 mm
• Temperatura di utilizzo = 350°C massimo

Codice Colori: corpo di colore marrone.

La calibrazione è indicata.

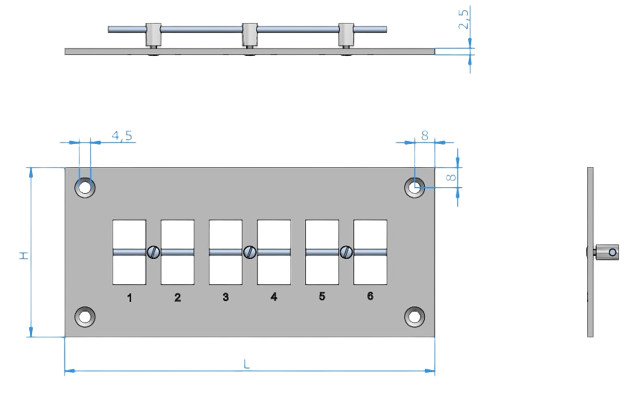

Telaio Orizzontale per Pannelli Miniatura

Assemblato con gli inserti da pannello miniatura serie PMI, il telaio forma un pannello completo da installare in sale di controllo, banchi prova, applicazioni da laboratorio, impianti pilota, etc…

Caratteristiche tecniche:

• Telaio in alluminio con frontale anodizzato per una protezione totale alla corrosione
• Identificazione di tutti i circuiti mediante numerazione resistente alle scalfiture
• Barrette di fissaggio in acciaio inossidabile e viti in ottone nichelato per un aspetto professionale
• L’assemblaggio rende impossibile la rimozione degli inserti dal pannello
• Le viti di serraggio degli inserti inclinate semplificano il cablaggio dopo il posizionamento del pannello, questo elimina la necessità di rimuovere il pannello completo o un inserto per sostituire un cavo di collegamento
• Disponibile in versione da 1, 6, 12 e 24 circuiti, altre versioni disponibili su richiesta

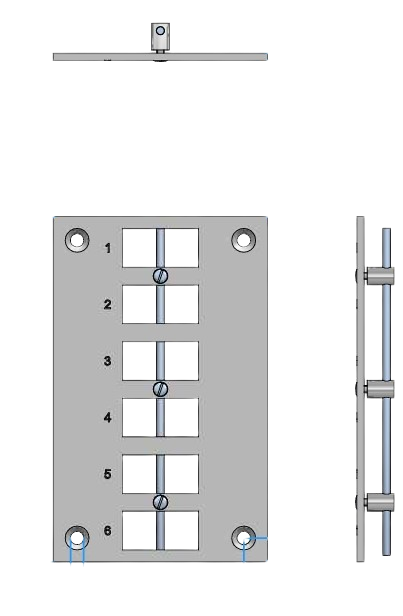

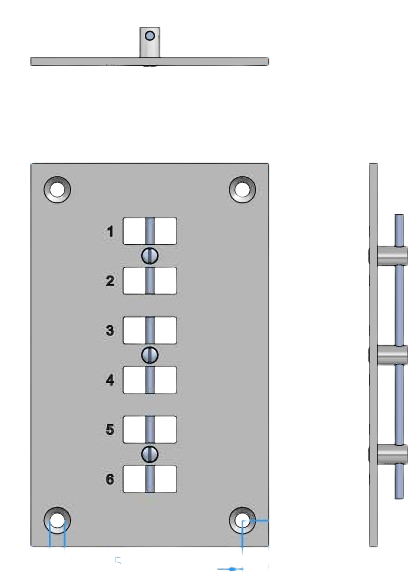

Telaio Verticale per Pannello Miniatura

Assemblato con gli inserti da pannello standard serie PMI, il telaio forma un pannello completo da installare in sale di controllo, banchi prova, applicazioni da laboratorio, impianti pilota, etc…

Caratteristiche tecniche:

• Telaio in alluminio con frontale anodizzato per una protezione totale alla corrosione
• Identificazione di tutti i circuiti mediante numerazione resistente alle scalfiture
• Barrette di fissaggio in acciaio inossidabile e viti in ottone nichelato per un aspetto professionale
• L’assemblaggio rende impossibile la rimozione degli inserti dal pannello
• Le viti di serraggio degli inserti inclinate semplificano il cablaggio dopo il posizionamento del pannello, questo elimina la necessità di rimuovere il pannello completo o un inserto per sostituire un cavo di collegamento
• Disponibile in versione da 1 a 6 circuiti

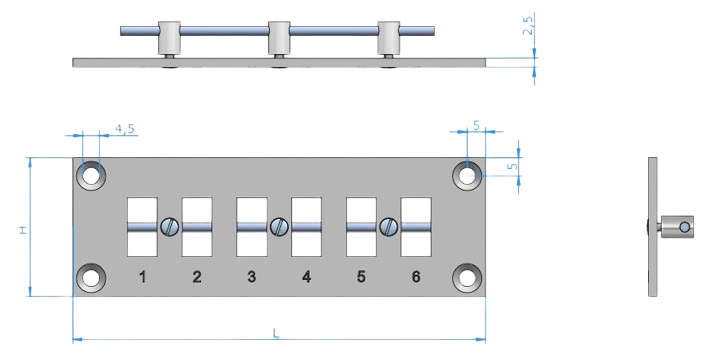

Telaio Orizzontale per Pannelli Standard

Assemblato con gli inserti da pannello standard serie PSI, il telaio forma un pannello completo da installare in sale di controllo, banchi prova, applicazioni da laboratorio, impianti pilota, etc…

Caratteristiche tecniche:

• Telaio in alluminio con frontale anodizzato per una protezione totale alla corrosione
• Identificazione di tutti i circuiti mediante numerazione resistente alle scalfiture
• Barrette di fissaggio in acciaio inossidabile e viti in ottone nichelato per un aspetto professionale
• L’assemblaggio rende impossibile la rimozione degli inserti dal pannello
• Le viti di serraggio degli inserti inclinate semplificano il cablaggio dopo il posizionamento del pannello, questo elimina la necessità di rimuovere il pannello completo o un inserto per sostituire un cavo di collegamento
• Disponibile in versione da 1, 6, 12 e 24 circuiti, altre versioni disponibili su richiesta

Telaio Verticale per Pannello Standard

Assemblato con gli inserti da pannello standard serie PSI, il telaio forma un pannello completo da installare in sale di controllo, banchi prova, applicazioni da laboratorio, impianti pilota, etc…

Caratteristiche tecniche:

• Telaio in alluminio con frontale anodizzato per una protezione totale alla corrosione
• Identificazione di tutti i circuiti mediante numerazione resistente alle scalfiture
• Barrette di fissaggio in acciaio inossidabile e viti in ottone nichelato per un aspetto professionale
• L’assemblaggio rende impossibile la rimozione degli inserti dal pannello
• Le viti di serraggio degli inserti inclinate semplificano il cablaggio dopo il posizionamento del pannello,questo elimina la necessità di rimuovere il pannello completo o un inserto per sostituire un cavo di collegamento
• Disponibile in versione da 1 a 6 circuiti

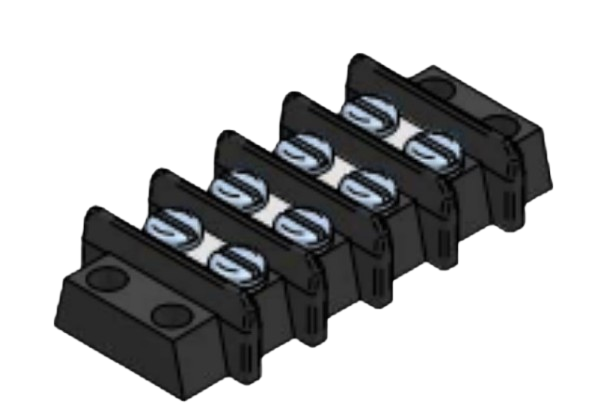

Morsettiera

Morsettiere disegnate per l’utilizzo in cassette terminali e dietro pannelli per la connessione di circuiti di termocoppia e RTD

Caratteristiche tecniche:

• Corpo in nylon addizionato con fibra di vetro
• Separatori tra ogni contatto prevengono corto circuito
• Viti prigioniere per un facile montaggio
• Disponibile in un gran numero di circuiti
• Utilizzabile con i capicorda tipo A-20.131-x e A-20.132-x
• Dimensioni conduttori = accetta conduttori a 2,0 mm.
• Temperatura di utilizzo = 200°C massimo.

Identificazione circuiti:

• Morsettiera di colore nero
• Barretta terminale con codice di identificazione materiale stampato sopra

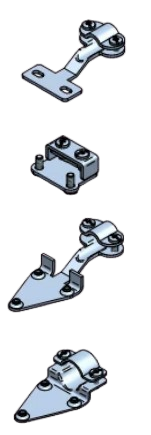

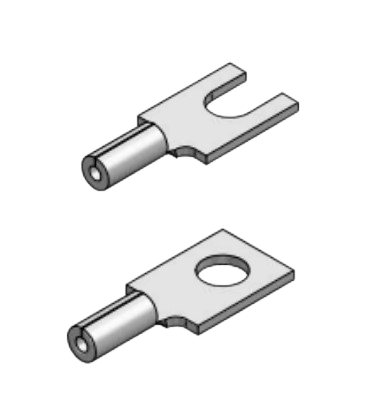

Capicorda

Da utilizzare come terminale sui fili di termocoppia o per il fissaggio dei cavi su morsettiere

Caratteristiche tecniche:

• Robusto materiale di termocoppia
• Accetta conduttori fino a 1,2 mm

Spina connettore M8

Connettore per strumenti e circuiti RTD (massimo 4 poli).

Caratteristiche tecniche:

• Corpo in termoplastica riempita di vetro con 4 contatti in ottone placcato oro (non sono disponibili materiali per termocoppia/compensazione)
• La costruzione dell’assegnazione dei piedini garantisce una corretta connessione
• Grado di protezione IP-67, solo in posizione bloccata con le adeguate controparti
• Giunto filettato autobloccante M8, ottone placcato nichel
• Contatti per saldatura
• Dimensione cavo =
  • Compatibile con cavi fino a 0,34mm2
  • Diametro cavo 3-5 mm
  • Pressacavo PG7
• Gamma di temperatura = da -25°C a 90°C

Codice colore = Nero.

Standard = IEC 61076-2-101

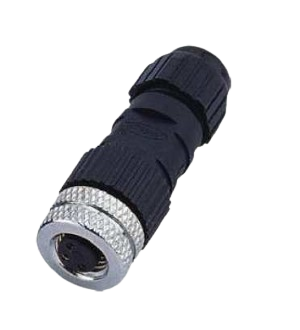

Presa connecttore M8

Connettore per strumenti e circuiti RTD (massimo 4 poli).

Caratteristiche tecniche:

• Corpo in termoplastica riempita di vetro con 4 contatti in ottone placcato oro (non sono disponibili materiali per termocoppia/compensazione)
• La costruzione dell’assegnazione dei piedini garantisce una corretta connessione
• Grado di protezione IP-67, solo in posizione bloccata con le adeguate controparti
• Giunto filettato autobloccante M8, ottone placcato nichel
• Contatti per saldatura
• Dimensione cavo =
  • Compatibile con cavi fino a 0,34 mm2
  • Diametro cavo 3-5 mm
  • Pressacavo PG7
• Gamma di temperatura = da -25°C a 90°C

Codice colore = Nero.

Standard = IEC 61076-2-101
